Dans le domaine du génie climatique, la Centrale de Traitement d’Air (CTA) est un équipement technique majeur. Contrairement à un simple radiateur ou à un climatiseur, la CTA ne se limite pas à modifier la température d’une pièce. Elle agit comme le poumon d’un bâtiment, capable de filtrer, chauffer, refroidir et humidifier l’air avant de le distribuer. Pour les professionnels du tertiaire ou de l’industrie, maîtriser le fonctionnement d’une CTA est essentiel pour optimiser le confort thermique et réduire les coûts énergétiques.
Qu’est-ce qu’une centrale de traitement d’air (CTA) ?
Une centrale de traitement d’air est un équipement monobloc ou modulaire conçu pour préparer l’air intérieur d’un bâtiment. Elle assure l’interface entre les sources d’énergie, comme une chaudière ou une pompe à chaleur, et les occupants. Sa mission est de maintenir des conditions d’ambiance précises en termes de température, d’hygrométrie et de pureté.
Le rôle de la CTA dans un système CVC
Au sein d’un système CVC (Chauffage, Ventilation, Climatisation), la CTA prépare l’air. Elle reçoit de l’air neuf extérieur ou de l’air repris des locaux, le traite selon les consignes, puis l’insuffle via un réseau de gaines. Dans une configuration orientée chauffage, elle utilise des batteries d’échange thermique pour élever la température de l’air. Ce système dit « tout air » est particulièrement efficace pour les grands volumes tels que les bureaux, les centres commerciaux ou les sites industriels.
Les composants fondamentaux d’une unité de traitement
Pour accomplir sa mission, une CTA regroupe plusieurs éléments techniques dans un caisson isolé :
Le ventilateur assure le mouvement de l’air à travers la centrale et le réseau de gaines. Les filtres retiennent les poussières, pollens et particules fines pour garantir la qualité de l’air intérieur (QAI). Les batteries thermiques, qu’elles soient à eau ou électriques, chauffent ou refroidissent le flux d’air. L’humidificateur ou le déshumidificateur ajuste le taux d’humidité, un point critique dans les secteurs pharmaceutique ou agroalimentaire. Enfin, l’échangeur de récupération, présent sur les modèles double flux, récupère l’énergie de l’air extrait.
Fonctionnement technique : comment la CTA chauffe-t-elle l’air ?
Le fonctionnement d’une CTA repose sur le passage de l’air à travers différentes sections. Pour le chauffage, le processus débute par l’aspiration de l’air. Celui-ci traverse d’abord une section de filtration pour protéger les composants internes. Il rencontre ensuite la batterie chaude.
La batterie chaude : le cœur thermique
La batterie chaude est un échangeur à tubes ailetés. Elle fonctionne à l’eau chaude, provenant d’une chaudière ou d’une pompe à chaleur, ou via des résistances électriques. Lorsque l’air froid passe au contact de ces ailettes chauffées, un transfert thermique s’opère. La régulation automatique ajuste le débit d’eau ou la puissance électrique pour atteindre la température de consigne, limitant ainsi les surconsommations.
La gestion des flux : simple flux vs double flux
Le choix entre une CTA simple flux et une CTA double flux impacte directement l’efficacité énergétique du chauffage. La CTA simple flux insuffle uniquement de l’air neuf ou traite l’air repris, avec une récupération d’énergie quasi inexistante et un coût d’installation réduit. À l’inverse, la CTA double flux gère simultanément l’insufflation d’air neuf et l’extraction d’air vicié. Grâce à un échangeur de chaleur entre les deux flux, elle permet de récupérer jusqu’à 90 % des calories, justifiant un investissement initial plus élevé par des économies de chauffage significatives.
L’importance de la récupération de chaleur pour l’efficacité énergétique

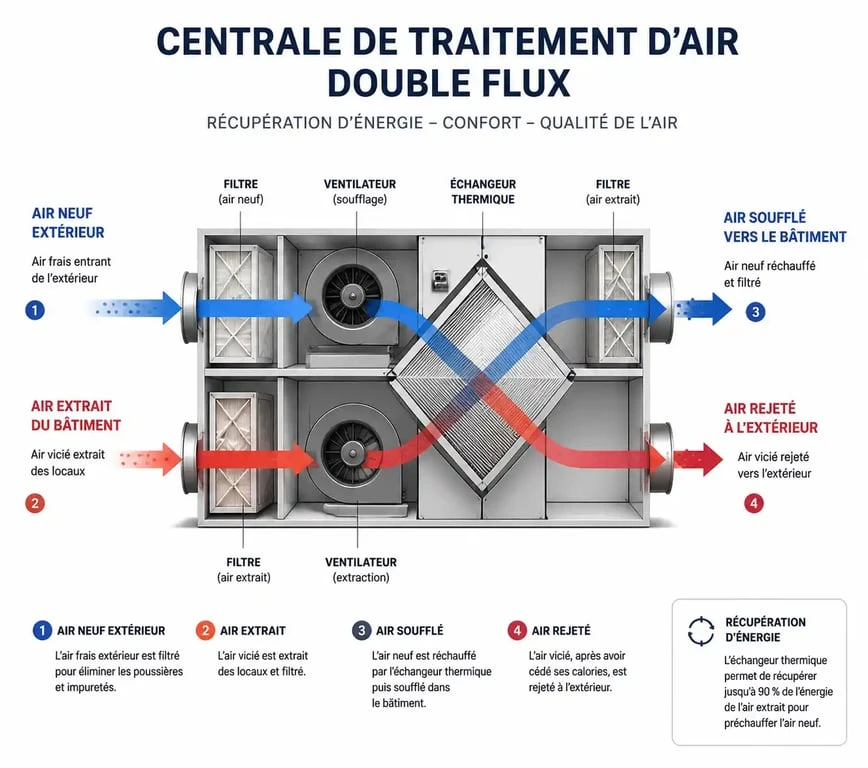

La CTA double flux avec récupérateur de chaleur est devenue la norme. Sans récupération, l’air vicié extrait du bâtiment emporte avec lui toutes les calories vers l’extérieur. L’échangeur thermique permet de croiser les flux sans les mélanger : l’air chaud sortant cède sa chaleur à l’air froid entrant.
La CTA utilise la chaleur de l’air déjà traité pour pré-conditionner l’air neuf. Ce mécanisme réduit la sollicitation de la chaudière ou de la pompe à chaleur. On recycle la chaleur pour créer un écosystème thermique circulaire au sein du bâtiment, minimisant le gaspillage thermodynamique.
Les différents types d’échangeurs
Plusieurs technologies permettent d’optimiser cette récupération. L’échangeur à plaques est le système le plus courant, où les flux se croisent dans des canaux étroits sans risque de mélange. L’échangeur rotatif, ou roue thermique, tourne entre les deux flux et récupère la chaleur sensible ainsi que l’humidité, évitant un air trop sec en hiver. Enfin, les batteries à eau glycolée sont utilisées lorsque les flux d’extraction et d’insufflation sont physiquement éloignés.
Qualité de l’air et confort : les bénéfices invisibles
Si le chauffage est l’aspect le plus tangible d’une CTA en hiver, son impact sur la santé est tout aussi crucial. Contrairement aux systèmes de chauffage statiques, la CTA assure un renouvellement constant de l’air, évacuant le CO2, les Composés Organiques Volatils (COV) et l’humidité excessive responsable des moisissures.
Une filtration sur-mesure
La CTA permet d’intégrer des étages de filtration haute performance, comme les filtres HEPA ou le charbon actif. Dans des environnements sensibles comme les hôpitaux, elle devient un outil de sécurité sanitaire. En mode chauffage, elle évite également les phénomènes de stratification de l’air grâce à un brassage contrôlé et une diffusion homogène via des bouches d’insufflation.
Régulation et modularité
Les CTA modernes intègrent des régulations intelligentes modulant le débit d’air selon l’occupation réelle des locaux. Si une salle de réunion est vide, la CTA réduit son régime, économisant l’énergie de ventilation et de chauffage. Cette modularité adapte le traitement d’air aux besoins spécifiques de chaque zone, offrant un confort personnalisé tout en optimisant la facture globale.
Maintenance et critères de choix d’une installation
Pour garantir la longévité et l’efficacité d’une CTA, une maintenance rigoureuse est nécessaire. Un système mal entretenu perd en rendement thermique et peut dégrader la qualité de l’air.
Les points de vigilance lors de l’entretien
La maintenance se concentre sur plusieurs axes. Le remplacement régulier des filtres est impératif, car des filtres encrassés augmentent la résistance au passage de l’air et la consommation électrique. Le nettoyage des batteries thermiques évite que la poussière accumulée n’agisse comme un isolant thermique. Il convient également de vérifier les organes de régulation, comme les vannes trois voies et les sondes de température, ainsi que l’état des ventilateurs et de leurs courroies.
Comment bien choisir sa CTA ?
Le dimensionnement est l’étape la plus critique. Une CTA sous-dimensionnée ne parviendra pas à chauffer le bâtiment lors des pics de froid, tandis qu’une unité surdimensionnée entraînera des cycles courts préjudiciables au matériel. Il faut prendre en compte le volume des locaux, le taux de renouvellement d’air requis par la réglementation, les déperditions thermiques du bâtiment et les contraintes sonores. Faire appel à un bureau d’études thermiques permet de définir précisément le débit d’air nécessaire et la puissance de la batterie chaude pour garantir un confort optimal.
